المباني الخضراء ، انبعاثات الكربون منخفضة
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Runpaq |
| إصدار الشهادات: | CE |
| رقم الموديل: | 20P1B-T3-15 |
| الحد الأدنى لكمية: | 50 قطعة |
| الأسعار: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
| تفاصيل التغليف: | صندوق + كرتون + منصة نقالة |
| وقت التسليم: | 15-21 يوم |
| شروط الدفع: | L / C ، T / T ، D / A ، D / P ، ويسترن يونيون |
| القدرة على العرض: | 200000 مجموعة / شهر |
| قطر الدائرة: | اتجاهين: DN8-DN32 ، ثلاث طرق: DN8-20 | ضغط العمل: | 10 بار / PN10 / 1.0 ميجا باسكال / 150 رطل / بوصة مربعة |
|---|---|---|---|
| الجهد االكهربى: | DC5V / DC12V | قوة: | <2 وات |
| عزم الدوران: | 2 ميل بحري | وقت الفتح / الإغلاق: | <8 ثوان |
| اسم المنتج: | صمام التحكم في نظام التدفئة | الاستخدام: | اغلاق مياه الشرب ، نظام التسخين المائي ، التحكم في نظام التدفئة تحت البلاط ، التبريد ، نظام التدفئة |
| تسليط الضوء: | صمام كروي آلي,صمامات تسخين منطقة SS304,صمامات تسخين منطقة آلية |
||
vlaves تسخين منطقة PN10 ، صمام كروي مقاوم للصدأ SS304 ، بمحرك مشغل DC
وصف المنتج

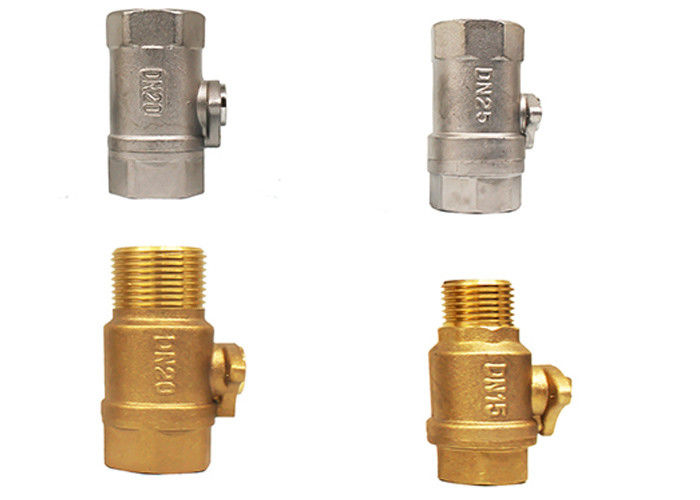

تتكون صمامات المنطقة الخاصة بنا من صمام كروي غير قابل للصدأ أو نحاسي ومحرك مشغل كهربائي بواسطة DC أو AC.إنه يوفر تحكمًا مفتوحًا أو مفتوحًا عادةً أو مغلقًا عادةً في أنظمة هيدروليك مغلقة.يمكن استخدام الصمامات الكروية الصغيرة المزودة بمحركات في مجموعة متنوعة من تطبيقات التبريد بالتسخين والتكثيف ، وهي مصممة بشكل أساسي للاستخدام مع اللوح الأساسي ، وملفات المروحة ، والمشعات ، والحمل الحراري ، ومعالجات الهواء ، والمضخات الحرارية ، والتطبيقات المشعة.
سمات
1. مخفض التروس المعدني بالكامل.
2. إن عزم الدوران الناتج كبير ، خاصة بالنسبة لنظام الأنابيب بمقياس كبير.
3. الحجم الصغير ، الهيكل المدمج ، المظهر المضغوط وطرق التجميع المختلفة.
4. التكنولوجيا الحاصلة على براءة اختراع لتصميم الجسم المضاد للقياس يمكن أن يؤخر وقت التحجيم.
5. أداء الختم الجيد ، ختم درجة IP65.
طلب
مزايا
| لا. | لنا | المنتجات العادية |
| ختم عمود الصمام | الأختام الرباعية | الأختام المزدوجة |
| ختم الجوز | طلاء الغراء اللاهوائي الفائق الأوتوماتيكي ، تشديد عزم الدوران الثابت | الغراء اللاهوائي اليدوي ، تشديد عزم الدوران غير المتساوي وغير المتسق |
| ختم بين جسم الصمام والمبيت | أخدود الختم | لا أحد |
| عزم الدوران | بسلاسة وخفة | ثقيل وغير متسق |
| تصريف المياه | نعم | لا أحد |
معلومات تقنية
| نموذج | 20P-1.0B |
| أمبير العمل (مللي أمبير) | ماكس 80 |
| حماية | IP65 |
| قوة (W) | <2 |
| تشغيل الضغط (Mpa) | PN10 |
| عزم الدوران (نيوتن متر) | 2 |
| نطاق ضياء | DN8-32 (مستقيم) ؛DN15-20 (نقطة الإنطلاق ، ثلاثية الاتجاهات) |
| فتح / إغلاق (S) | مستقيم: <7s ؛ثلاث طرق: <13 ثانية |
| العمل فولت.(الخامس) | DC3-6V ، DC12V |
| درجة حرارة الوسائط (℃) | 0-90 |
| يتحكم | CR01 ، CR02 ، CR05 |
| مادة جسم الصمام | منفذ الاتصال | قطر الدائرة | د | إل | ح | دبليو |
| (مم) | (كلغ) | |||||
| نحاس | كلا الخيط الأنثوي بقطر كامل | DN8 | 8 | 46 | 31 | 0.232 |
| DN10 | 8 | 46 | 31 | 0.231 | ||
| DN15 | 15 | 57 | 38 | 0.308 | ||
| DN20 | 15 | 66 | 38 | 0.389 | ||
| DN25 | 20 | 72 | 47 | 0.478 | ||

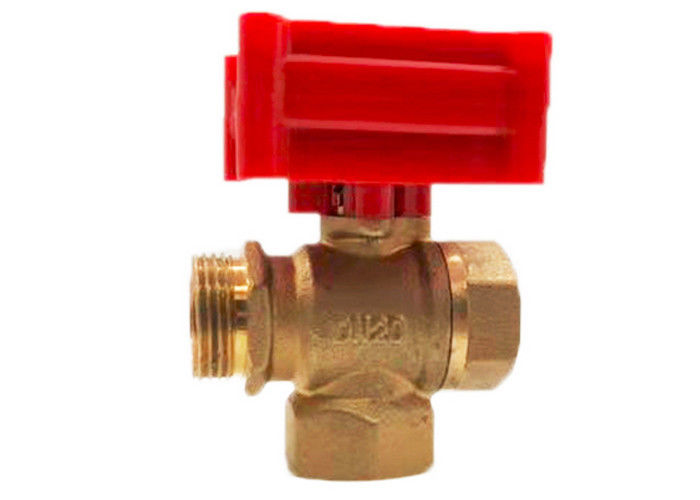

| 3 اتجاهات رأسية | DN15 | 12 | 63 | 49 | 0.31 | |
| DN20 | 15 | 66 | 53 | 0.367 | ||
| موضوع الإناث والذكور | DN15 | 15 | 63 | 38 | 0.307 | |
| DN20 | 15 | 66 | 38 | 0.337 | ||
| DN32 | 20 | 76 | 50 | 0.569 | ||
| كلا الخيط الذكور | DN15 | 15 | 68 | 38 | 0.299 | |
خيارات الأسلاك
1. توصيل SW بـ OPEN ، يفتح الصمام ، والحصول على الموضع ، وإيقاف التشغيل تلقائيًا ، ويظل الصمام مفتوحًا بالكامل
2. توصيل SW إلى CLOSE ، وإغلاق الصمام ، والحصول على الموضع ، وإيقاف التشغيل تلقائيًا ، ويظل الصمام في وضع الممرات الجانبية (مغلق تمامًا)
1. توصيل SW بـ OPEN ، يفتح الصمام ، والحصول على الموضع ، وإيقاف التشغيل تلقائيًا ، ويظل الصمام مفتوحًا بالكامل
2. توصيل SW بإغلاق ، وإغلاق الصمام ، والحصول على الموضع ، وإيقاف التشغيل تلقائيًا ، ويظل الصمام في وضع الممرات الجانبية (مغلق تمامًا)
ملاحظة: لا يمكن استخدام AC24V / AC220V إلا للصمامات الكهربائية من سلسلة 50K
1. بتوصيل SW و OPEN ، يفتح الصمام ، والحصول على موضع إخراج السلك الأخضر لإشارة OLS ، وتختبر وحدة التحكم إشارة OLS ، وتوصيل SW بـ STOP ، ويتوقف الصمام ويظل مفتوحًا بالكامل
2. ربط SW و CLOSE ، وإغلاق الصمام ، والحصول على موضع السلك الأحمر لإخراج إشارة CLS ، وتختبر وحدة التحكم إشارة CLS ، وتوصيل SW بـ STOP ، ويتوقف الصمام ويبقى في موضع قريب تمامًا ،
ملاحظة: يرجى التأكد من توصيل أسلاك الإشارة "أحمر" و "أسود" و "أخضر" في البداية ، ثم قم بتوصيل أسلاك الطاقة "الأصفر" و "الأزرق".
