مكان المنشأ: | الصين |
---|---|
اسم العلامة التجارية: | Runpaq |
إصدار الشهادات: | CE, EXD |
رقم الموديل: | RDBY3-50PVDF |
الحد الأدنى لكمية: | 1 قطعة |
الأسعار: | USD710/set (1-5 sets), USD688 (>5 sets) |
تفاصيل التغليف: | حقيبة خشبية |
وقت التسليم: | 15-21 يوم |
شروط الدفع: | T / T ، L / C ، D / A ، D / P ، ويسترن يونيون |
القدرة على العرض: | 2000 مجموعات شهريا |
مدخل / مخرج السائل: | DN50 / 2 بوصة | مجموعة تدفق: | 42.8 جالونًا في الدقيقة / 162 لترًا في الدقيقة |
---|---|---|---|
رأس الضغط: | ضغط منخفض: 40 متر ، ضغط مرتفع: 70 متر | ارتفاع فتيلة ذاتية: | 5 م |
الحجم الأقصى للجسيمات: | 4.8 ملم | محرك: | 380V / 50 HZ / 3 PH / 4KW |
تطبيق: | الطلاء والصباغة والصيدلة والمواد الكيميائية والقوارب والمحيطات والأغذية والمشروبات ومياه الصرف الصحي | الاستخدام: | مضخة حمض الكبريتيك ، مضخة كيميائية ، مضخة طلاء ، مضخة شراب |
تسليط الضوء: | مضخة غشاء الضغط المنخفض PTFE,مضخة غشاء الضغط المنخفض 2 بوصة,مضخة كيميائية تعمل بالهواء المضغوط 162 LPM |

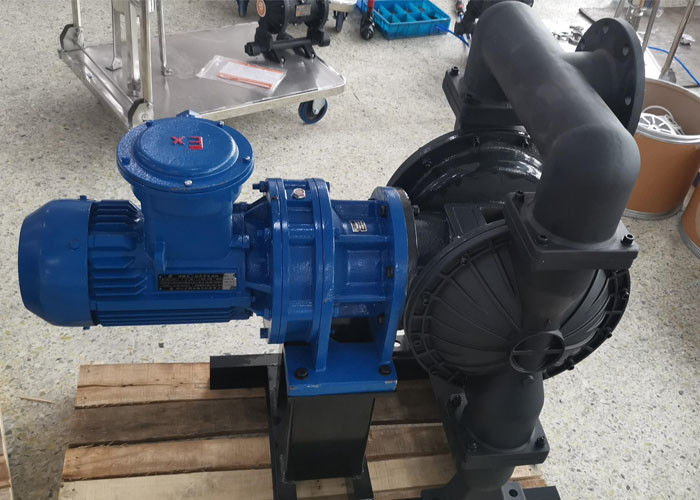

مضخة حمض الكبريتيك ، مضخة الحجاب الحاجز الكهربائية منخفضة الضغط ، الحجاب الحاجز المزدوج PTFE
Ⅰ.وصف عام
يتم تشغيل مضخة الحجاب الحاجز الكهربائية ميكانيكيًا بالطاقة الكهربائية بدلاً من الهواء.للتطبيقات التي يوجد بها جو متفجر ، لدينا محرك EXD مقاوم للانفجار.وهي متوفرة في تكوين غشاء واحد ، وكذلك في تكوين غشاء مزدوج.سلسلة DB مضخة الحجاب الحاجز الكهربائية ، هي مضخة إزاحة موجبة تعمل بغشاء مرن ، وصمامات فحص متكاملة.يتم تحريك الحجاب الحاجز للداخل وللخارج باتجاه جسم المضخة والذي يعمل جنبًا إلى جنب مع صمامات الفحص ويسحب السائل ويطرده من غلاف المضخة.
كيفية اختيار مضخة الحجاب الحاجز الكهربائية:
الخطوة الأولى: نوع السائل أو السائل المراد فحصه لمعرفة خصائص التوافق الكيميائي
الخطوة الثانية: أقصى مدى للتدفق ورأس الضغط
الخطوة الثالثة: أقصى ارتفاع للفتيلة الذاتية إذا لزم الأمر
الخطوة الرابعة: أقصى قطر للجسيم إذا كان به جسيم
Ⅱ.مبدأ العمل
غرفتا العمل المتماثلتان ، كل منهما مجهزة بقطعة من الحجاب الحاجز المرن ، والتي تتصل بقضيب توصيل يكون الأخدود المربع في الأعلى.باستخدام المفتاح ، يتم توصيل عمود المحرك بقطعة من العمود اللامتراكز متصل مع المحمل ، والذي يعمل مع الأخدود المربع أعلاه.يمكن أن يعمل قضيب التوصيل عندما يدور المحرك.
عند توصيل عمود القضيب بالحركة اليسرى ، تكون الغرفة اليسرى في حالة ضغط ، يتم ضغط السائل خارج الغرفة ، وفي نفس الوقت يكون الجانب الأيمن من الغرفة في حالة تمدد ، لذلك يمكن استنشاق السائل الخارجي إلى الغرفة داخل الجسم؛بعد توصيل حركة القضيب إلى اليمين ، الغرفة اليمنى في حالة ضغط ، يتم ضغط السائل إلى الخارج ، وفي نفس الوقت يمكن للغرفة اليسرى في التمدد أن يدخل السائل الخارجي في
غرفة في الجسم ، وبالتالي أدرك أن المحرك يدفع عمل الحجاب الحاجز ذهابًا وإيابًا ، وظيفة نقل الوسيط.
Ⅲ.التطبيقات الرئيسية
1. مختلف السوائل السامة والقابلة للاشتعال والمتطايرة.
2. العديد من السوائل شديدة الحموضة ، شديدة القلوية وقوية التآكل.
3. وسائط نقل ذات درجة حرارة عالية عند 150 ؛
4. دعم مغذي الضغط لمختلف مكابس الترشيح.
5. تستخدم لاستخراج المياه الحرارية وتداولها.
6. تحميل وتفريغ ناقلات النفط ومستودعات النفط والبضائع النفطية.
7- ضخ المخللات والمربيات والبطاطا المهروسة والشوكولاتة وغيرها.
8. ضخ الدهانات والصمغ والمواد اللاصقة.
9. تستخدم لمختلف أنواع الخزف ، الصقيل ، الأسمنت ، الملاط ، الملاط والطين.
10. تستخدم لمختلف المطاط ، اللاتكس ، المذيبات العضوية ، حشو.
11. تستخدم لتطهير بارجة ناقلة النفط لامتصاص مياه الصرف الصحي الداخلية والنفط المتبقي ؛
12. يستخدم في صناعة القفزات ، خميرة الجص الرقيق ، الشراب ، دبس السكر.
13- ضخ مياه الصرف الصحي والرواسب في المناجم والأنفاق والصرف الصحي.
14. شفط ونقل مختلف الوسائط الخاصة.
رابعا.ورقة البيانات
يكتب | نموذج | مدخل | ماكس تدفق | ماكس هيد | ماكس شفط | ماكس أوت بي | ماكس الجسيمات | قوة | دورة في الدقيقة | تعمل درجة الحرارة | ||||
مم | LPM | م | م | شريط | مم | كو | CS | ال | SS | ص | PVDF | |||
ضغط منخفض | DBY3-10 | 10 | 12.8 | 40 | 3 | 4 | 2.5 | 0.55 | 1450 | 90 | 120 | 150 | 80 | 150 |
DBY3-15 | 15 | 12.8 | 40 | 3 | 4 | 2.5 | 0.55 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-25 | 25 | 48 | 40 | 3 | 4 | 3.2 | 1.5 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3 - 32 | 32 | 48 | 40 | 3 | 4 | 3.2 | 1.5 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-40 | 40 | 48 | 40 | 3 | 4 | 3.2 | 1.5 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-50 | 50 | 162 | 40 | 3 | 4 | 4.8 | 2.2 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-65 | 65 | 162 | 40 | 3 | 4 | 4.8 | 2.2 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-80 | 80 | 245 | 40 | 3 | 4 | 6.5 | 2.2 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-100 | 100 | 245 | 40 | 3 | 4 | 6.5 | 3 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-125 | 125 | 480 | 40 | 3 | 4 | 9.4 | 4 | 1450 | 90 | 120 | 150 | - | - | |
ضغط مرتفع | DBY3-10 | 10 | 12.8 | 70 | 3 | 7 | 2.5 | 0.75 | 1450 | 90 | 120 | 150 | 80 | 150 |
DBY3-15 | 15 | 12.8 | 70 | 3 | 7 | 2.5 | 0.75 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-25 | 25 | 48 | 70 | 4 | 7 | 2.5 | 2.2 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3 - 32 | 32 | 48 | 70 | 4 | 7 | 2.5 | 2.2 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-40 | 40 | 48 | 70 | 4 | 7 | 2.5 | 2.2 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-50 | 50 | 162 | 70 | 5 | 7 | 2.5 | 3 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-65 | 65 | 162 | 70 | 5 | 7 | 2.5 | 3 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-80 | 80 | 245 | 70 | 5 | 7 | 2.5 | 4 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-100 | 100 | 245 | 70 | 5 | 7 | 2.5 | 4 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-125 | 125 | 480 | 70 | 6 | 7 | 2.5 | 5.5 | 1450 | 90 | 120 | 150 | - | - |

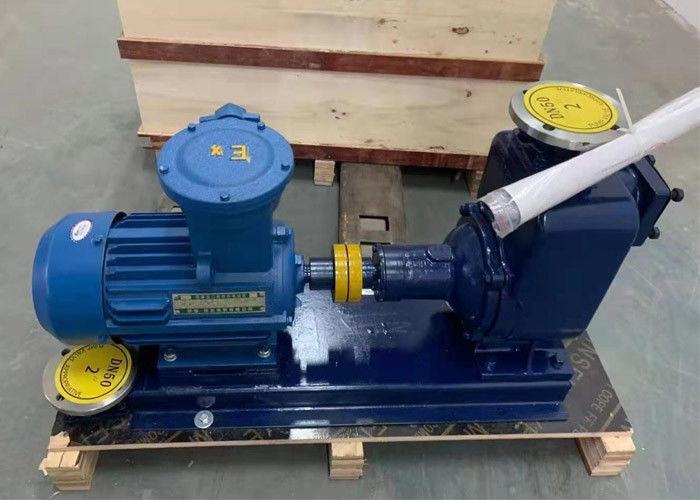

خامسا تفاصيل المنتج
معارض المصنع
