مكان المنشأ: | الصين |
---|---|
اسم العلامة التجارية: | Runpaq |
إصدار الشهادات: | CE |
رقم الموديل: | 20P1D-T2-15-1 |
الحد الأدنى لكمية: | 50 قطعة |
الأسعار: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
تفاصيل التغليف: | صندوق + كرتون + منصة نقالة |
وقت التسليم: | 15-21 يوم |
شروط الدفع: | L / C ، T / T ، D / A ، D / P ، ويسترن يونيون |
القدرة على العرض: | 200000 مجموعة / شهر |
قطر الدائرة: | DN15-DN40 (اتجاهين أو ثلاثة اتجاهات) | ضغط العمل: | 150 رطل / بوصة مربعة / 10 بار / PN10 / 1.0 ميجا باسكال |
---|---|---|---|
العمل الحالي: | <80 مللي أمبير | الجهد االكهربى: | DC5V / DC12V |
قوة: | أقل من 2 وات | عزم الدوران: | 2 نانومتر |
اسم المنتج: | صمامات التدفئة تحت الأرضية | الاستخدام: | نظام التدفئة والتبريد والتدفئة والتهوية وتكييف الهواء والمراجل وأنظمة الحرارة الأرضية مع مضخات تسخين |
تسليط الضوء: | صمامات تسخين منطقة DN40,صمام التحكم في تدفق المياه DN40,صمامات تسخين منطقة 1.0 ميجا باسكال |

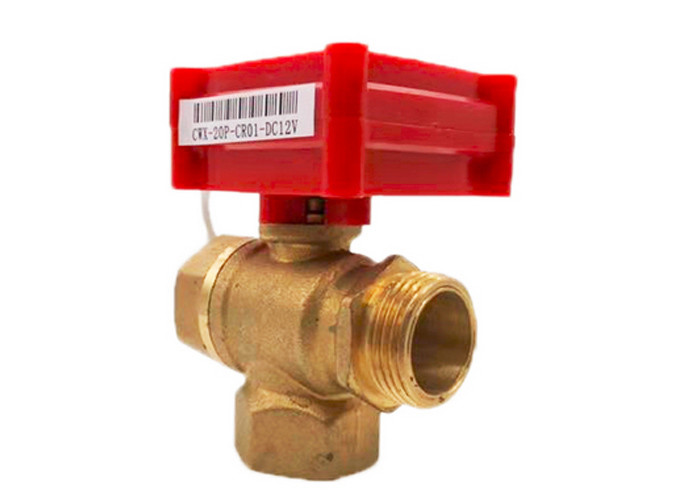

3 أسلاك 2 نقطة صمامات تسخين منطقة التحكم ، صمامات التحكم في تدفق الماء الساخن 95 ℃

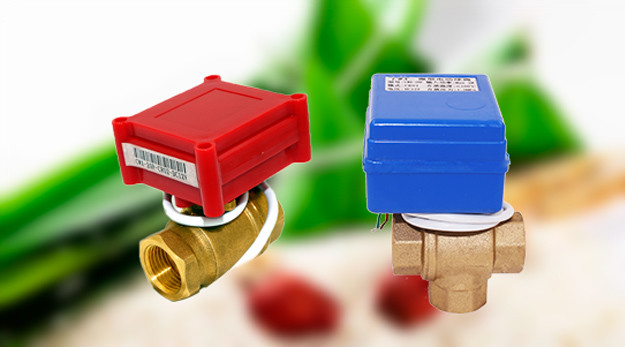

وصف المنتج
تتوفر صمامات التحكم في منطقة التسخين من DN15 إلى DN32 والعديد من منافذ التوصيل اللولبية المختلفة. تييحتوي صمام التحكم في منطقة CW25S الخاص به على وظيفة الفتح / الإغلاق اليدوية في حالة عدم وجود كهرباء ، ارفع الدليل قم بتشغيله وتشغيله أو إيقاف تشغيله ، وسوف تحصل على حرارة عند أي من المناطق الأخرى دعوة للحرارة. يمكن استخدامها للتحكم في تدفق الماء الساخن ، أو دوائر تقسيم المناطق ذات الأولوية ، أو عناصر التحكم في المروحة ، وأنظمة التدفئة والتبريد المركزية.
سمات
1. عمر خدمة طويل للغاية.
2. تجاوز يدوي ، يمكن تشغيل الصمام عند انقطاع التيار الكهربائي.
3. البعد الصغير ومؤشر الموقف.
4. أداء الختم الجيد ، الضميمة IP65.
طلب
مزايا
لا. | لنا | المنتجات العادية |
ختم عمود الصمام | الأختام الرباعية | الأختام المزدوجة |
ختم الجوز | طلاء الغراء اللاهوائي الفائق الأوتوماتيكي ، تشديد عزم الدوران الثابت | الغراء اللاهوائي اليدوي ، تشديد عزم الدوران غير المتساوي وغير المتسق |
ختم بين جسم الصمام والمبيت | أخدود الختم | لا أحد |
عزم الدوران | بسلاسة وخفة | ثقيل وغير متسق |
تصريف المياه | نعم | لا أحد |
معلومات تقنية
نموذج | 20P-1.0A |
أمبير العمل (مللي أمبير) | ماكس 80 |
حماية | IP65 |
قوة (W) | <2 |
تشغيل الضغط (Mpa) | PN10 |
عزم الدوران (نيوتن متر) | 2 |
نطاق ضياء | DN8-32 (مستقيم) ؛DN15-20 (نقطة الإنطلاق ، ثلاثية الاتجاهات) |
فتح / إغلاق (S) | مستقيم: <7s ؛ثلاث طرق: <13 ثانية |
العمل فولت.(الخامس) | DC3-6V ، DC12V |
درجة حرارة الوسائط (℃) | 0-90 |
يتحكم | CR01 ، CR02 ، CR05 |
مادة جسم الصمام | منفذ الاتصال | قطر الدائرة | د | إل | ح | دبليو |
(مم) | (كلغ) | |||||
نحاس | كلا الخيط الأنثوي بقطر كامل | DN8 | 8 | 46 | 31 | 0.232 |
DN10 | 8 | 46 | 31 | 0.231 | ||
DN15 | 15 | 57 | 38 | 0.308 | ||
DN20 | 15 | 66 | 38 | 0.389 | ||
DN25 | 20 | 72 | 47 | 0.478 | ||
3 اتجاهات رأسية | DN15 | 12 | 63 | 49 | 0.31 | |
DN20 | 15 | 66 | 53 | 0.367 | ||
موضوع الإناث والذكور | DN15 | 15 | 63 | 38 | 0.307 | |
DN20 | 15 | 66 | 38 | 0.337 | ||
DN32 | 20 | 76 | 50 | 0.569 | ||
كلا الخيط الذكور | DN15 | 15 | 68 | 38 | 0.299 |
خيارات الأسلاك
1. توصيل SW بـ OPEN ، يفتح الصمام ، والحصول على الموضع ، وإيقاف التشغيل تلقائيًا ، ويظل الصمام مفتوحًا بالكامل
2. توصيل SW إلى CLOSE ، وإغلاق الصمام ، والحصول على الموضع ، وإيقاف التشغيل تلقائيًا ، ويظل الصمام في وضع الممرات الجانبية (مغلق تمامًا)
1. توصيل SW بـ OPEN ، يفتح الصمام ، والحصول على الموضع ، وإيقاف التشغيل تلقائيًا ، ويظل الصمام مفتوحًا بالكامل
2. توصيل SW بإغلاق ، وإغلاق الصمام ، والحصول على الموضع ، وإيقاف التشغيل تلقائيًا ، ويظل الصمام في وضع الممرات الجانبية (مغلق تمامًا)
ملاحظة: لا يمكن استخدام AC24V / AC220V إلا للصمامات الكهربائية من سلسلة 50K
1. توصيل SW ، يفتح الصمام ، والحصول على الموضع ، وإيقاف التشغيل تلقائيًا ، ويظل الصمام مفتوحًا بالكامل
2. فصل SW ، وإغلاق الصمام ، والحصول على الموضع ، وإيقاف التشغيل تلقائيًا ، ويظل الصمام في وضع الممرات الجانبية (مغلق تمامًا)
ملاحظة: عندما تكون الطاقة هي جهد التيار المستمر والأسلاك الحمراء "+" ، يكون السلك الأزرق "-"
1. ربط SW ، الصمام مفتوح ، الحصول على الموضع وإيقاف التشغيل تلقائيًا ، يظل الصمام مفتوحًا / مغلقًا بالكامل
2. فصل SW ، وإغلاق الصمام ، وإيقاف التشغيل تلقائيًا ، يظل الصمام مفتوحًا / مغلقًا بالكامل
1. بتوصيل SW و OPEN ، يفتح الصمام ، والحصول على موضع إخراج السلك الأخضر لإشارة OLS ، وتختبر وحدة التحكم إشارة OLS ، وتوصيل SW بـ STOP ، ويتوقف الصمام ويظل مفتوحًا بالكامل
2. ربط SW و CLOSE ، وإغلاق الصمام ، والحصول على موضع السلك الأحمر لإخراج إشارة CLS ، وتختبر وحدة التحكم إشارة CLS ، وتوصيل SW بـ STOP ، ويتوقف الصمام ويبقى في موضع قريب تمامًا ،
ملاحظة: يرجى التأكد من توصيل أسلاك الإشارة "أحمر" و "أسود" و "أخضر" في البداية ، ثم قم بتوصيل أسلاك الطاقة "الأصفر" و "الأزرق".
