مكان المنشأ: | الصين |
---|---|
اسم العلامة التجارية: | Runpaq |
إصدار الشهادات: | CE |
رقم الموديل: | 60P-T2-15-2 |
الحد الأدنى لكمية: | 50 قطعة |
الأسعار: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
تفاصيل التغليف: | صندوق + كرتون + منصة نقالة |
وقت التسليم: | 15-21 يوم |
شروط الدفع: | L / C ، T / T ، D / A ، D / P ، ويسترن يونيون |
القدرة على العرض: | 200000 مجموعة / شهر |
قطر الدائرة: | القطر الكامل أو المنفذ المصغر: DN8-32 | ضغط العمل: | 10bar / PN10 / 1.0 ميجا باسكال / 150 رطل / بوصة مربعة |
---|---|---|---|
العمل الحالي: | <80 مللي أمبير | الجهد االكهربى: | DC5V / DC12-24V / AC85-230V / AC220V |
عزم الدوران: | 6 ميل بحري | وقت الفتح / الإغلاق: | <5 ثوان |
اسم المنتج: | صمام آلي للتدفئة الأرضية ؛ صمام منطقة تدفئة تحت الأرضية | تطبيق: | التدفئة والتهوية وتكييف الهواء ، والتدفئة والتبريد المائية ، والمراجل ، وأنظمة الحرارة الجوفية مع مض |
تسليط الضوء: | dN15 صمام منطقة التسخين المركزي,صمام منطقة المنفذ 6 NM,صمام منطقة المنفذ DN15 |

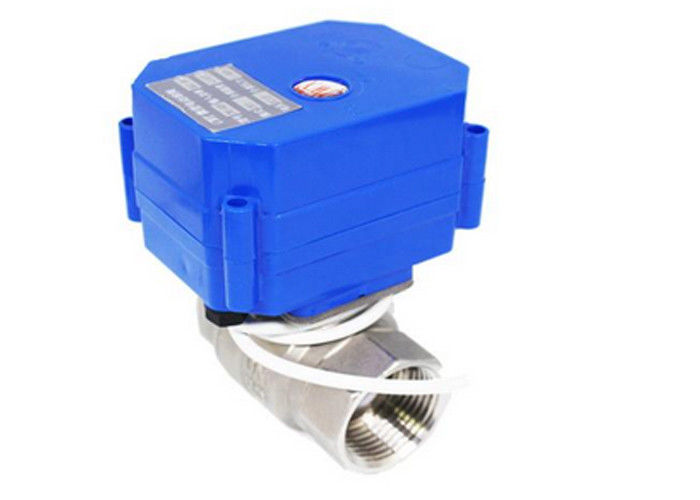

صمامات تسخين المنطقة المركزية مع 2 منفذ صمام آلي / محرك تيار مستمر ، dN15.5
وصف المنتج
صمامات المنطقة على أنظمة التدفئة والتبريد المركزية والتدفئة بالمزيتة ، تتحكم في حرارة الماء الساخن أو الماء البارد.في جميع الحالات ، عندما يكون صمام التحكم في المنطقة مفتوح بالكامل ، "مفتاح نهاية" داخل الصمام يقول التدفئة بدء تشغيل مدور النظام ، مما يتسبب في تدفق الماء الساخن عبر المنطقة.

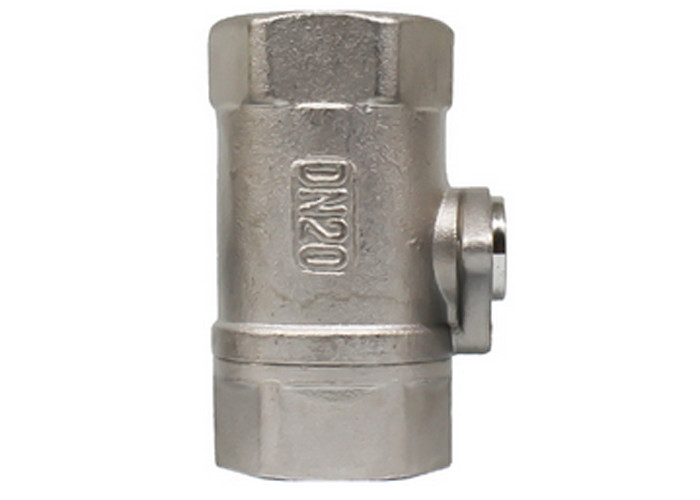

صمام التحكم بالمنطقة الخاص بنا عبارة عن مجموعة من صمامات المنطقة الآلية ثنائية الاتجاه ، وهي مزودة بمشغل محرك لاستخدامها في نظام التدفئة والتبريد.يتوفر الصمام الكروي النحاسي أو المقاوم للصدأ في DN15-32 ، PN10 بوصلة لولبية.يتم التحكم في المشغل عن طريق إشارة من نقطتين ويوصى به لوظيفة التشغيل / الإيقاف ، وهو متاح ل 230 فولت تيار متردد أو 50/60 هرتز أو مصدر طاقة تيار مستمر
سمات
طلب
مزايا
لا. | لنا | المنتجات العادية |
ختم عمود الصمام | الأختام الرباعية | الأختام المزدوجة |
ختم الجوز | طلاء الغراء اللاهوائي الفائق الأوتوماتيكي ، تشديد عزم الدوران الثابت | الغراء اللاهوائي اليدوي ، تشديد عزم الدوران غير المتساوي وغير المتسق |
ختم بين جسم الصمام والمبيت | أخدود الختم | لا أحد |
عزم الدوران | بسلاسة وخفة | ثقيل وغير متسق |
تصريف المياه | نعم | لا أحد |
معلومات تقنية
نموذج | 60 ص |
أمبير العمل (مللي أمبير) | Max100mA (CR04 باستثناء Max150mA) |
حماية | IP65 |
قوة (W) | <5 |
تشغيل الضغط (Mpa) | PN10 |
عزم الدوران (نيوتن متر) | 6 |
نطاق ضياء | DN8-32 |
فتح / إغلاق (S) | أقل من 8 ثوانٍ |
العمل فولت.(الخامس) | DC3-6V ، DC12V ، AC / DC9-24V ، AC220V ، AC85-265V |
درجة حرارة الوسائط (℃) | 0-90 |
يتحكم | CR01 ، CR02 ، CR02 + ، CR03 ، CR03A ، CR03T ، CR04 CR05 ، CR06 |
مادة جسم الصمام | منفذ الاتصال | قطر الدائرة | د | إل | ح | دبليو |
(مم) | (كلغ) | |||||
نحاس | كلا الخيط الأنثوي بقطر كامل | DN8 | 8 | 46 | 31 | 0.402 |
DN15 | 15 | 57 | 38 | 0.478 | ||
DN20 | 20 | 71 | 45 | 0.559 | ||
DN25 | 23.5 | 72 | 49 | 0.648 | ||
كلا الأنثى خفضت القطر | DN10 | 8 | 46 | 31 | 0.401 | |
DN20 | 15 | 66 | 38 | 0.493 | ||
DN25 | 20 | 72 | 47 | 0.653 | ||
DN32 | 25 | 86 | 60 | 0.865 | ||
3 اتجاهات عمودي | DN15 | 12 | 63 | 49 | 0.48 | |
DN20 | 15 | 66 | 53 | 0.537 | ||
CPVC | كلا الخيط الذكور | DN15 | 15 | 60 | 47 | 0.357 |
DN20 | 20 | 72 | 51 | 0.385 | ||
نحاس | 3 اتجاهات أفقية | DN8 | 6 | 52.6 | 39 | 24.5 |
DN15 | 12 | 72 | 55 | 39 | ||
DN20 | 15 | 86 | 63.5 | 44 | ||
DN25 | 15 | 97 | 68.5 | 43.5 |
خيارات الأسلاك
1. توصيل SW بـ OPEN ، يفتح الصمام ، والحصول على الموضع ، وإيقاف التشغيل تلقائيًا ، ويظل الصمام مفتوحًا بالكامل
2. توصيل SW إلى CLOSE ، وإغلاق الصمام ، والحصول على الموضع ، وإيقاف التشغيل تلقائيًا ، ويظل الصمام في وضع الممرات الجانبية (مغلق تمامًا)
1. توصيل SW بـ OPEN ، يفتح الصمام ، والحصول على الموضع ، وإيقاف التشغيل تلقائيًا ، ويظل الصمام مفتوحًا بالكامل
2. توصيل SW بإغلاق ، وإغلاق الصمام ، والحصول على الموضع ، وإيقاف التشغيل تلقائيًا ، ويظل الصمام في وضع الممرات الجانبية (مغلق تمامًا)
ملاحظة: لا يمكن استخدام AC24V / AC220V إلا للصمامات الكهربائية من سلسلة 50K
1. توصيل SW بـ OPEN ، يفتح الصمام ، والحصول على الوضع وإيقاف التشغيل تلقائيًا ، ويظل الصمام
موقف مفتوح بالكامل
2. فصل SW إلى CLOSE ، وغلق الصمام ، والحصول على الوضع وإيقاف التشغيل تلقائيًا ، ويظل الصمام مغلقًا تمامًا
ملاحظة: نظرًا لأن انقطاع التيار الكهربائي والصمام سيعودان تلقائيًا ، ولا يمكن تشغيل أسلاك RD / G (B) / Y (B) الثلاثة معًا للحفاظ على أمان الصمام
1. توصيل SW ، يفتح الصمام ، والحصول على الموضع ، وإيقاف التشغيل تلقائيًا ، ويظل الصمام مفتوحًا بالكامل
2. فصل SW ، يغلق الصمام ، والحصول على الموضع ، وإيقاف التشغيل تلقائيًا ، ويظل الصمام مغلقًا تمامًا
ملاحظة: عندما تكون الطاقة هي جهد التيار المستمر والأسلاك الحمراء "+" ، يكون السلك الأزرق "-"
1. SW1 مفتوح ، SW2 مفتوح ، الصمام مغلق بالكامل ، الحصول على صمام الوضع يظل مغلقًا تمامًا
2. إغلاق SW1 ، فتح SW2 ، فتح الصمام 30 درجة ، الحصول على صمام الوضع يظل مفتوحًا 30 درجة
3. إغلاق SW2 ، فتح SW1 ، فتح الصمام 60 درجة ، الحصول على صمام الوضع يظل مفتوحًا 60 درجة
4. إغلاق SW1 ، إغلاق SW2 ، فتح الصمام بالكامل ، الحصول على صمام الوضع يظل مفتوحًا بالكامل
1. توصيل SW ، يفتح الصمام ، والحصول على الموضع ، وإيقاف التشغيل تلقائيًا ، ويظل الصمام مفتوحًا بالكامل
2. فصل SW ، إغلاق الصمام ، الحصول على الموضع ، إيقاف التشغيل تلقائيًا ، يظل الصمام مغلقًا تمامًا
1. ربط SW ، الصمام مفتوح ، الحصول على الموضع وإيقاف التشغيل تلقائيًا ، يظل الصمام مفتوحًا / مغلقًا بالكامل
2. فصل SW ، وإغلاق الصمام ، وإيقاف التشغيل تلقائيًا ، يظل الصمام مفتوحًا / مغلقًا بالكامل
1. بتوصيل SW و OPEN ، يفتح الصمام ، والحصول على موضع إخراج السلك الأخضر لإشارة OLS ، وتختبر وحدة التحكم إشارة OLS ، وتوصيل SW بـ STOP ، ويتوقف الصمام ويظل مفتوحًا بالكامل
2. ربط SW و CLOSE ، وإغلاق الصمام ، والحصول على موضع السلك الأحمر لإخراج إشارة CLS ، وتختبر وحدة التحكم إشارة CLS ، وتوصيل SW بـ STOP ، ويتوقف الصمام ويبقى في موضع قريب تمامًا ،
ملاحظة: يرجى التأكد من توصيل أسلاك الإشارة "أحمر" و "أسود" و "أخضر" في البداية ، ثم توصيل أسلاك الطاقة "أصفر" و "أزرق"
