مكان المنشأ: | الصين |
---|---|
اسم العلامة التجارية: | Runpaq |
إصدار الشهادات: | CE, EXD |
رقم الموديل: | YF-E80-8 |
الحد الأدنى لكمية: | 1 |
الأسعار: | USD280 (1-5 sets) / USD240 (>5 sets) |
تفاصيل التغليف: | كرتون / حالة خشبية |
وقت التسليم: | 10-15 يوم |
شروط الدفع: | T / T ، L / C ، D / A ، D / P ، ويسترن يونيون |
القدرة على العرض: | 2000 مجموعات شهريا |
صحة: | 0.2٪ ، 0.5٪ | اسم المنتج: | مقياس التدفق الكهرومغناطيسي ، مقياس التدفق الكهرومغناطيسي HQLED بأسعار تنافسية |
---|---|---|---|
الوسائط السائلة: | سائل موصل ، ماء | انتاج |: | 4-20 مللي أمبير ، نبض ، تردد |
الاتصالات: | مودبوس RS485 ، باكنت ، مبوس ، جي بي آر إس | درجة حرارة متوسطة: | -20 درجة مئوية ~ + 120 درجة مئوية ، -20 درجة مئوية - +180 درجة مئوية ، ≤120 درجة مئوية ، -40 ~ 180 د |
متوسط: | ماء ، ماء بحر ، سائل موصل ، سائل ، التوصيل> 0.5 ميكرو ثانية / سم 2 | الاستخدام: | نظام التدفئة ، HVAC ، الصرف الصحي ، مياه الصرف الصحي ، STP ، ETP |

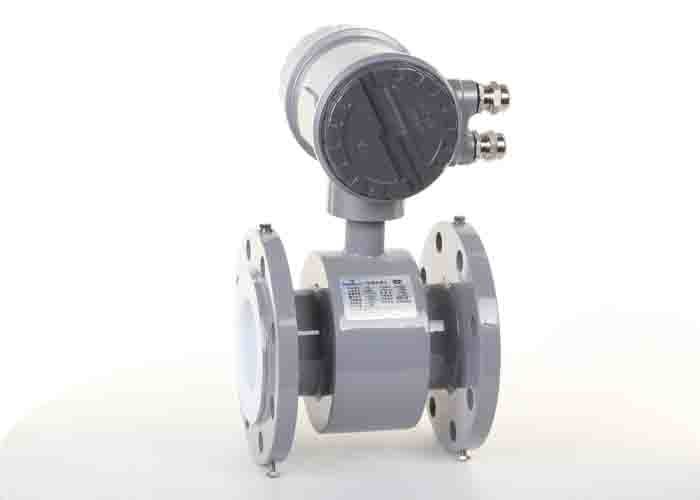

تسليط الضوء: | PTFE Liner Wastewater Flow Meter,316L Electrode Wastewater Flow Meter,Flanges Port Wastewater Flow Meter |
مقياس تدفق الكتلة للطين ، مقياس تدفق المياه الكهرومغناطيسي الكهربائي: 316L ، البطانة: PTFE
وصف
جهاز إرسال التدفق الكهرومغناطيسي من سلسلة YF ، المزود بحاسبة طاقة متينة وقوية ومثالي للتركيبات التجارية والصناعية مع مجموعة واسعة من إمكانيات الاتصالإنه يفي بمتطلبات IP67 ويضمن أن العداد مقاوم للأتربة والرطوبة والماء ، مما يضمن أنه بغض النظر عن مدى عدوانية الظروف ، سيستمر العداد في القياس بدقة.
يمكن قراءة الآلة الحاسبة عن بعد باستخدام مجموعة متنوعة من طرق الاتصال ، بعضها مدمج مثل الإخراج النبضي و 4 مخرجات تناظرية.
إنها آلة حاسبة للطاقة الحرارية عالية الجودة للتطبيقات الصناعية.حماية فعالة ضد الغبار والرطوبة والشاشة ذات الإضاءة الخلفية.مجموعة واسعة من الوظائف المضمنة تجعل من عداد الطاقة هذا حل صندوق واحد.
نظرية القياس
يمكن لمقاييس التدفق الكهرومغناطيسي اكتشاف التدفق باستخدام قانون فاراداي للحث.يوجد داخل مقياس التدفق المغناطيسي ملف كهرومغناطيسي يولد مجالًا مغناطيسيًا وأقطابًا تلتقط القوة الدافعة الكهربائية (الجهد).
سمات
التطبيقات
المياه البلدية
سائل صناعي
مياه الصرف الصحي
الري
مواد كيميائية
مزود الطاقة
المستحضرات الصيدلانية
غذاء
نباتات ورقية
المناجم المعدنية
معلومات تقنية
اسم المنتج | مقياس الجريان الكهرومغناطيسي | ||
نوع المنتج | محلي | شاشة مدمجة | العرض عن بعد | محول الإشارة |
نموذج | IYF-E | IYF-F | IRT |
قطر الأنبوب (مم) | DN10-DN2000 | ||
مزود الطاقة | 100-240 فولت تيار متردد / 18-36 فولت تيار مستمر | ||
دقة | + 0.5٪ | + 0.5٪ | + 0.5٪ |
استهلاك الطاقة | <6 واط | <6 واط | <6 واط |
تصنيف الضميمة | IP65 | IP68 | IP65 |
درجة حرارة السائل | -25-120 ℃ | -25-120 ℃ | -25-120 ℃ |
درجة الحرارة المحيطة | -25-50 | -25-50 | -25-50 |
الرطوبة النسبية | 10-90٪ | 10-90٪ | 10-90٪ |
نسبة المتر | 1: 100 | 1: 100 | 1: 100 |
اتجاه التدفق | تدفق ثنائي الاتجاه | تدفق ثنائي الاتجاه | تدفق ثنائي الاتجاه |
الاتصالات | RS485 / Bacnet | RS485 / Bacnet | RS485 / Bacnet |
خرج الإشارة | 4-20mA / نبضة / تردد | 4-20mA / نبضة / تردد | 4-20mA / نبضة / تردد |
دقة
أنبوب ديا (مم) | السرعة (م / ث) | دقة |
3-20 | <0.3 | + 0.25٪ فس |
0.3-1 | + 1.0٪ قراءات | |
1-15 | + 0.25٪ قراءات | |
25-600 | 0.1-0.3 | + 0.25٪ فس |
0.3-1 | + 0.5٪ قراءات | |
1-15 | + 0.3٪ قراءات | |
700-3000 | <0.3 | + 0.25٪ فس |
0.3-1 | + 1.0٪ قراءات | |
1-15 | + 0.25٪ قراءات |
اختيار النموذج
إشعار حول اختيار النوع المحلي والنوع البعيد:
النوع البعيد يعني أن جهاز الإرسال وشاشة المحول مثبتان في مواقع مختلفة ، يُقترح تحديده
اكتب عن بعد في الحالات التالية:
لا | نموذج | ||||||||
YF | مقياس الجريان الكهرومغناطيسي | ||||||||
TF | عنفة | ||||||||
VF | فوتكس | ||||||||
LX | عجلة ريشة | ||||||||
تي | فوق صوتي | ||||||||
وضع العرض E / F | E: شاشة مدمجة / محلية ، F: شاشة عن بعد | ||||||||
أنبوب ديا | النوع (مم) | ||||||||
xxxx |
15 ، 20 ، 25 ، 32 ، 40 ، 50 ، 65 ، 80 ، 100 ، 125 ، 150 ، 200 ، 250 ، 300 ، 400 ، 500 ، 600 ، 800 ، 1000 |
||||||||
شفرة | دقة | ||||||||
1 | + 0.5٪ فس | ||||||||
2 | + 1.0٪ فس | ||||||||
3 | + 0.2٪ فس | ||||||||
شفرة | يكتب | ||||||||
ن | المحول: 12/24 VDC ، خرج النبض | ||||||||
أ | المرسل: 24VDC ، 4-20mA outpt | ||||||||
ب | ذكي ، بطارية الأسد ، لا يوجد عرض محلي | ||||||||
جي | شاشة محلية ذكية ، خرج 4-20mA | ||||||||
C1 | عرض محلي ذكي ، RS485 | ||||||||
C2 | عرض محلي ذكي ، HART | ||||||||
شفرة | يكتب | ||||||||
س | السكن من الصلب الكربوني | ||||||||
إل | غلاف من الستانلس ستيل | ||||||||
جي | مبيت الضغط العالي | ||||||||
HL | 316L قطب كهربائي | ||||||||
HTi | قطب التيتانيوم | ||||||||
HTa | قطب التانتلوم | ||||||||
HC | قطب Hastelloy-C | ||||||||
L1 | الوسائط السائلة | ||||||||
L2 | وسائط الغاز | ||||||||
ص | تعويض الضغط | ||||||||
تي | تعويض درجة الحرارة | ||||||||
PT | الضغط ودرجة الحرارة.تعويض | ||||||||
F | بطانة PTFE | ||||||||
X | بطانة مطاطية | ||||||||
العينة: IYF-E-0100-1-C1-S-HL-L1-F ، Magmeter ، العرض المحلي ، Dia: 100mm ، + 0.5٪ FS ، مبيت من الصلب الكربوني ، ذكي ، 4-20mA outpt ، RS485 ، أقطاب كهربائية 316L ، مقياس وسائط سائلة ، بطانة PTFE |
سائل القياس المطبق:
وسطي القياس غير المطبق
قطر الأنبوب وحجم التدفق وأبعاد المنتج
ضياء | حجم التدفق (م 3 / ساعة) | أبعاد المنتج (مم) | |||||
(مم) | طبيعي | دقيقة | الأعلى | إل | د | ح | H1 |
15 | 1.5 | 0.06 | 9.5 | 150 | 95 | 272 | 254 |
20 | 2.5 | 0.11 | 16.9 | 105 | 277 | 254 | |
25 | 3.5 | 0.18 | 26.5 | 115 | 283 | 254 | |
32 | 6 | 0.29 | 43.6 | 140 | 297 | 270 | |
40 | 10 | 0.45 | 67.8 | 150 | 307 | 280 | |
50 | 15 | 0.71 | 106.0 | 200 | 165 | 318 | 294 |
65 | 25 | 1.19 | 179.1 | 185 | 337 | 313 | |
80 | 40 | 1.81 | 271.4 | 200 | 352 | 326 | |
100 | 60 | 2.83 | 424.1 | 250 | 220 | 371 | 344 |
125 | 100 | 4.42 | 665 | 250 | 401 | 372 | |
150 | 135 | 6.36 | 954 | 300 | 285 | 431 | 403 |
200 | 250 | 11.3 | 1696 | 350 | 340 | 486 | 460 |
250 | 375 | 17.66 | 2650 | 400 | 395 | 547 | 511 |
300 | 540 | 25.43 | 3817 | 450 | 445 | 597 | 565 |
350 | 735 | 34.62 | 5195 | 505 | 657 | 620 | |
400 | 960 | 45.22 | 6785 | 500 | 565 | 717 | 675 |
450 | 1200 | 57.23 | 8588 | 550 | 615 | 757 | 727 |
500 | 1500 | 70 | 10602 | 600 | 670 | 817 | 782 |
600 | 2160 | 100 | 15268 | 780 | 917 | 782 | |
700 | 2950 | 138 | 20781 | 700 | 895 | 1027 | 1068 |
800 | 3850 | 180 | 27100 | 800 | 1015 | 1137 | 1157 |
تطبيقات صناعية
المواد الكيميائية | طعام وشراب | مطحنة الورق |
علم المعادن | حماية البيئة | هيدروليكي |
التعدين | غير القابل للصدأ | البترول |
مقابل | مكيف هواء | محطة لمعالجة النفايات السائلة |
تحلية مياه البحر | مقابل | معالجة المياه |
ميزة تنافسية
مظاهرة التفاصيل
خط معايرة محولات فولاذ السيليكون لإنتاج ثنائي الفينيل متعدد الكلور الداخلي
كيفية استخدام مقياس التدفق المغناطيسي
تقيس أجهزة قياس التدفق الكهرومغناطيسي سرعة السوائل الموصلة في الأنابيب ، مثل الماء ، والأحماض ، والمواد الكاوية ، والعجائن.يمكن لمقاييس التدفق المغناطيسية أن تقيس بشكل صحيح عندما تكون الموصلية الكهربائية للسائل أكبر من حوالي 5 ميكرو ثانية / سم.كن حذرًا لأن استخدام مقاييس التدفق المغناطيسية على السوائل ذات الموصلية المنخفضة ، مثل الماء منزوع الأيونات أو مياه تغذية الغلايات أو الهيدروكربونات ، يمكن أن يتسبب في إيقاف تشغيل مقياس التدفق وقياس التدفق الصفري.
