ديسكريبتيو: | محول بيزو بالموجات فوق الصوتية | تردد المركز: | 975 +/- 30 هرتز |
---|---|---|---|
القدرة الثابتة: | 500PF +/- 20٪ | مقاومة الرنين: | <100 |
زاوية شعاع الإرسال: | 5-10 درجة | تلقي حساسية: | > 120 مللي فولت (نصف موجة) |
انبعاث السطح: | <i>Dia.</i> <b>ضياء.</b> <i>15 mm</i> <b>15 ملم</b> | تصاعد السطح: | <i>Dia.</i> <b>ضياء.</b> <i>21 mm</i> <b>21 ملم</b> |
الضغط: | > 3.0 ميجا باسكال | الأسلاك: | مركز |
نوع الأسلاك: | سلك درع | المواد المنزلية: | SS304 + بوليمر |
تسليط الضوء: | IP68 Protection Ultrasonic Piezo Transducer,1MHZ Ultrasonic Water Flow Sensor,Dia 21mm Mounting Ultrasonic Piezo Transducer بالموجات فوق الصوتية |

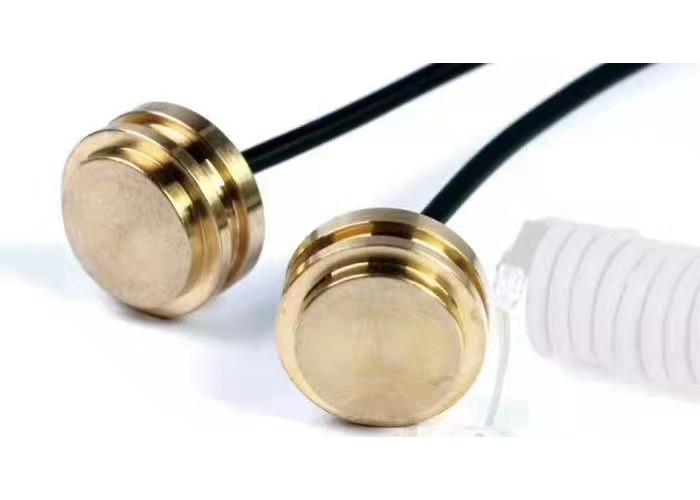

مستشعر تدفق المياه بالموجات فوق الصوتية ، محول بيزو بالموجات فوق الصوتية 1 ميجا هرتز
تطبيق محول بالموجات فوق الصوتية:
يستخدم مقياس الجريان بالموجات فوق الصوتية جنبًا إلى جنب مع محول الطاقة الكهرضغطية لقياس معدل تدفق السائل عن طريق إصدار موجات فوق صوتية في الوسط السائل.بالإضافة إلى قياس التدفق ، يمكن أيضًا استخدام محولات الطاقة الكهروضغطية بالموجات فوق الصوتية لقياس مستوى السائل.تستخدم هذه بشكل أساسي في تطبيقات القياس ، مثل الفحص ، B-medical ، معدات التجميل ، محولات الطاقة الصوتية ، المحركات الصغيرة ، عدادات الحرارة بالموجات فوق الصوتية ، عدادات المياه ، عمال اللحام ، المنظفات ، عدادات التدفق بالموجات فوق الصوتية ، إلخ.
مبدأ العمل لمحول الطاقة بالموجات فوق الصوتية:
تستخدم محولات الطاقة الكهروضغطية بالموجات فوق الصوتية في أجهزة قياس التدفق فوق الصوتي.يستخدمون الموجات الصوتية لتحديد سرعة تدفق السائل عبر أنبوب مغلق ، وانعكاساتها على السائل هي نفسها.يعالج جهاز الإرسال وقت المنبع والمصب لتحديد معدل التدفق.
ما هو مصنوع من: جهاز استشعار بالموجات فوق الصوتية:
محول الطاقة بالموجات فوق الصوتية عالي التردد ، والذي يتكون من عنصر نشط ، ودعامة ، وصفيحة مقاومة للتآكل.عنصره النشط عبارة عن مادة كهرضغطية أو مادة بلورية مفردة تحول الطاقة الكهربائية إلى طاقة فوق صوتية.وبعد ذلك تستقبل الطاقة فوق الصوتية مرة أخرى وتحولها إلى طاقة كهربائية.
ورقة بيانات المنتج
المعايير الفنية | |||||
نموذج | 17 ب | تردد المركز | 975 + 30 كيلو هرتز | قدرة ثابتة | 500 PF + 20٪ |
مقاومة الرنين | <110 Ω | حماية | IP68 | درجة حرارة العمل. | <90 درجة |
ضغط | > 3.0 ميجا باسكال | زاوية شعاع الإرسال | 5-10 |
تسلم حساسية |
> 300 ميغا فولت (نصف موجة) |
مواد الإسكان | SS304 + بوليمر | انبعاث السطح | ضياء.17 ملم | تصاعد السطح | ضياء.21 ملم |
عجل البحر |
الايبوكسي التغليف |
الأسلاك | مركز | نوع السلك |
ضياء.2.5 ملم ثنائي النواة |
البند 17SLW | وحدة | المعيار الخامس | غرض | وحدة | المعيار الخامس |
المركز F (فرنسا) | كيلو هرتز | 970 ± 30 | انبعاث شعاع أ | . | 5-10 |
الرنين (R0) | Ω | <110 درجة | حماية | IP65 | |
ثابت ج (جص) | ص | 900 ± 20٪ | ضغط | الآلام والكروب الذهنية | 2.6 |
تلقي الحساسية | م | > 280 مللي فولت (نصف) | طريقة سلك الرصاص | مم | مركز الاستشعار |
نطاق | مم | عجل البحر | ملء الايبوكسي | ||
درجة حرارة | ℃ | <70 درجة | حفرة ديا. | مم | Φ21 |
الجهد االكهربى | الخامس | 3 | مواد البيت | جزيئية عالية | |
NTC |
3950 10 آلاف 1٪ |
العوامل
خيارات مختلفة:
